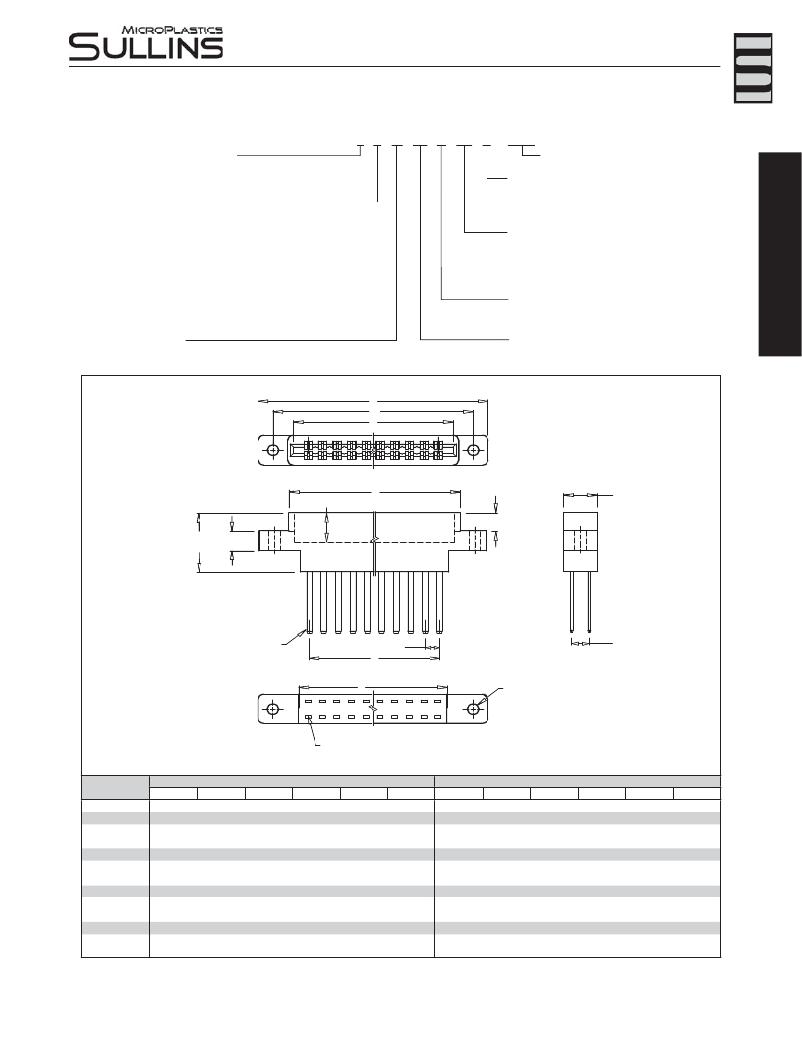

Sullins Edgecards
.156” [3.96mm] Contact Centers, .720” Insulator Height
.045” square / .031” x .062” Wire Wrap
PART NUMBER CODING
E B M 43 D KK H - Sxxx
MATERIALS (Insulator/Contact)
E = PBT/Phosphor Bronze (Standard)
(Consult Factory For Other Materials)
CONTACT FINISH - RoHS Compliant
All platings are Lead Free and have .000050” Nickel underplate
MODIFICATION CODE (Consult Factory)
OMIT FOR STANDARD
MOUNTING STYLE (Opposite page)
H = Clearance Hole
N = No Mounting
I = Threaded Inserts
B
C
G
Y
=
=
=
=
Contact Surface
.000010” Gold
.000030” Gold
.000010” Gold
.000030” Gold
Termination
.000100” Pure Tin, Matte
.000100” Pure Tin, Matte
.000005” Gold
.000005” Gold
TERMINATION TYPE (Opposite Page)
KK = .031” [.79mm] x .062” [1.58mm] Post
KL = .031” [.79mm] x .062” [1.58mm] Post,
Twisted 90°
WW = .045” [1.14mm] Square Post
Contact Surface
Overall Plating
S =
M =
E =
.000010” Gold
.000030” Gold
.000100” Pure Tin, Matte
.000010” Gold
.000010” Gold
.000100” Pure Tin, Matte
READOUT (Opposite Page)
D = Dual Row
H = Half Loaded
CONTACT CENTERS
M = .156” [3.96mm]
DIMENSIONS Dimensions in [ ] are in millimeters, all others are in inches.
E
D
B
C
.350 [8.89] INSERTION DEPTH
NUMBER OF CONTACT POSITIONS
See Chart Below
.360
[9.14]
.216 [5.49]
.720
[18.29]
.250
[6.35]
REFER TO TERMINATION
TYPE
.156 [3.96] TYP.
A
F
REFER TO MOUNTING
.188
[4.76]
2
1
4
3
6
5
8
7
10
9
92 94 96 98 100
91 93 95 97 99
STYLE
CONTACT MARKINGS
2 4 6 . . . 96 98 100
1 3 5 . . . 95 97 99
POSITIONS/
INCHES
[MILLIMETERS]
CONTACTS
A±.008 B±.008
C±.015 D±.010
E±.020
F±.015
A±0.20
B±0.20
C±0.38 D±0.25
E±0.51
F±0.38
06/12* 0.780 1.100
10/20 1.404 1.724
12/24 1.716 2.036
15/30 2.184 2.504
18/36 2.652 2.972
22/44 3.276 3.596
25/50* 3.744 4.064
28/56 4.212 4.532
30/60* 4.524 4.844
31/62* 4.680 5.000
36/72 5.460 5.780
43/86* 6.552 6.872
50/100* 7.644 7.964
1.224 1.534
1.848 2.158
2.160 2.470
2.628 2.938
3.096 3.406
3.720 4.030
4.188 4.498
4.656 4.966
4.968 5.278
5.124 5.434
5.904 6.214
6.996 7.306
8.088 8.398
1.784
2.408
2.720
3.188
3.656
4.280
4.748
5.216
5.528
5.684
6.464
7.556
8.648
0.980
1.604
1.916
2.384
2.852
3.476
3.944
4.412
4.724
4.880
5.660
6.752
7.844
19.81
35.66
43.59
55.47
67.36
83.21
95.10
106.98
114.91
118.87
138.68
166.42
194.16
27.94
43.79
51.71
63.60
75.49
91.34
103.23
115.11
123.04
127.00
146.81
174.55
202.29
31.09 38.96
46.94 54.81
54.86 62.74
66.75 74.63
78.64 86.51
94.49 102.36
106.38 114.25
118.26 126.14
126.19 134.06
130.15 138.02
149.96 157.84
177.70 185.57
205.44 213.31
45.31
61.16
69.09
80.98
92.86
108.71
120.60
132.49
140.41
144.37
164.19
191.92
219.66
24.89
40.74
48.67
60.55
72.44
88.29
100.18
112.06
119.99
123.95
143.76
171.50
199.24
* Consult Factory for availability.
